고유량 정밀 디스펜싱
최대 12 mpa의 압력에서도 안정적이고 균일한 유체 유량을 제공하여 접착제 실란트 및 그리스의 균일한 도포를 보장합니다.

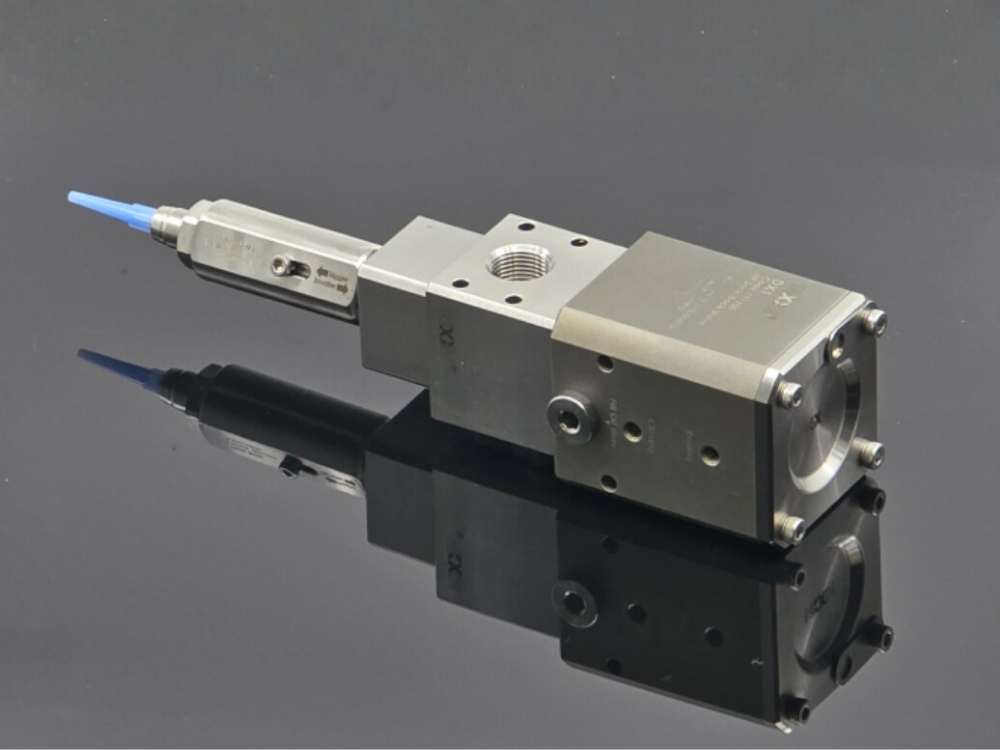

DX Series 1K 디스펜싱 밸브
제품 코드: 111100, 111300
접착제 실란트 및 그리스를 사용하는 산업용 1K 디스펜싱 시스템을 위해 고유량 정밀 제어와 긴 사용 수명을 제공하는 에어 구동 Stainless Steel 디스펜싱 밸브입니다.
서크백 제어
내장된 서크백 기능으로 디스펜싱 종료 시 드리핑 및 실 끌림을 방지하여 깔끔하고 정밀한 결과를 유지합니다.
장수명 내구성
Stainless Steel과 UHMWPE 소재로 전체를 구성하고 정밀 부품을 적용하여 연속 사용 환경에서도 긴 수명을 제공합니다.
다양한 운용 가능성
개폐 동작 모두를 제어하는 더블 액팅 에어 입력 방식으로 고압 펌프 및 자동화 시스템과 호환됩니다.
유지보수 용이성
단순한 내부 구조와 사용 가능한 씰 키트 DX1 – 111101 / DX3 – 111301를 통해 신속한 유지보수가 가능하며 다운타임을 줄입니다.
직접 장착 설계
유체 인렛은 펌프 또는 매니폴드에 직접 장착을 지원하여 컴팩트한 설치와 데드 볼륨을 최소화합니다.
-
1–5 gal 페일 또는 55 gal 드럼에서 실란트 그리스 및 접착제를 정밀하게 도포합니다.
-
로봇, 반자동 또는 수동 디스펜싱 공정에 적합.
- 엔진 커버, 변속기 하우징 및 오일 팬용 CIPG/FIPG 실링
- 유리, 플라스틱 또는 금속 부품 접착 본딩
- 반도체의 열 방출 성능 향상을 위한 TIM 디스펜싱
- 셀 본딩, 간극 충진 및 구조적 안정성 강화를 위한 배터리 팩 조립
| 사양 | DX1 (111100) | DX3 (111300) |
|---|---|---|
| 밸브 타입 | 스풀 서크백 타입(suck-back) | 니들 셧오프 타입(Shut-off) |
| 최대 유체 압력 | 12 MPa (1,740 psi) | 12 MPa (1,740 psi) |
| 에어 인렛 압력 | 0.3 – 1.0 MPa (40 – 145 psi) | 0.3 – 1.0 MPa (40 – 145 psi) |
| 에어 포트 | M5 (cái) | M5 (cái) |
| 유체 인렛 | PT (cái) 3/8″ | PT (cái) 3/8″ |
| 유체 아웃렛g | PT (cái) 1/4″ | PT (cái) 3/8″ |
| 중량 | 1.3 kg | 1.3 kg |
| 접액 부품 | Inox, UHMWPE, FKM, PU, ZrO₂ | Inox, UHMWPE, FKM, Tungsten Carbide |
DX Series 1K Dispensing Valve Instruction Manual
