정밀 듀얼 유량 제어
A 및 B 채널 각각을 정밀하게 조정할 수 있어, 구성 성분 간 점도나 밀도 차이가 크더라도 정확한 혼합 비율을 유지합니다.

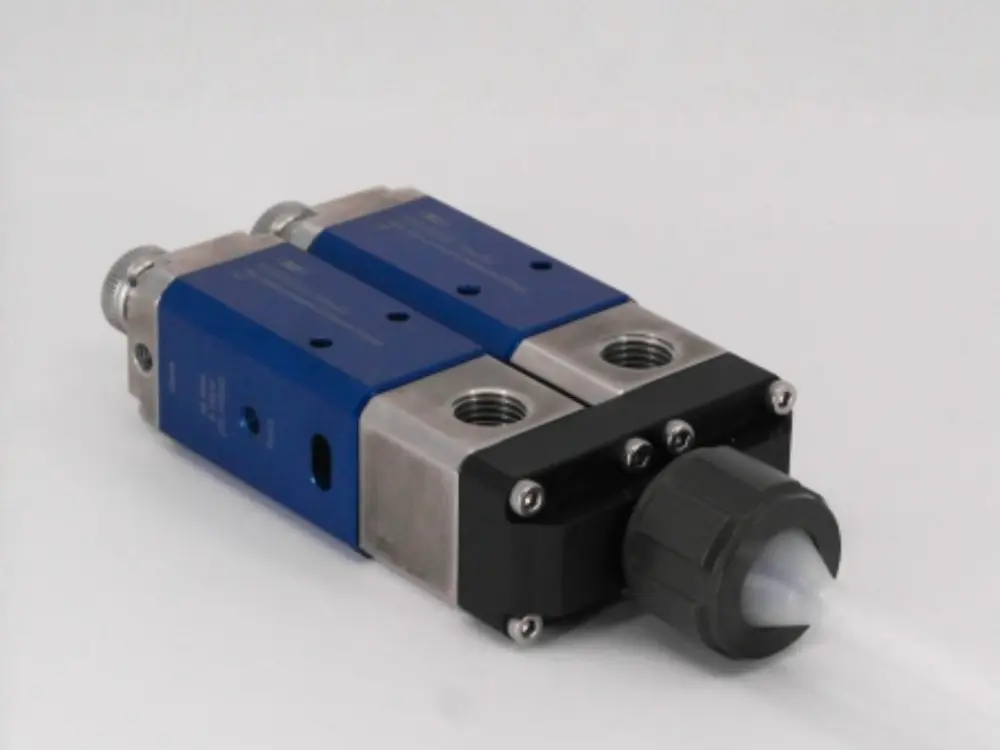

K20 시리즈 고압 2K 디스펜싱 밸브
제품 코드: K20DSX
A/B 유량을 독립적으로 제어할 수 있는 고정밀 2K 디스펜싱 밸브로, 최대 20 MPa의 고압 환경에서도 안정적인 성능을 유지합니다. 자동화 공정에서 접착제 및 실런트의 정밀한 혼합에 이상적입니다.
공압 구동 니들 설계
더블 액팅 공압 구동 방식으로 빠른 응답성과 안정적인 개폐 동작을 제공하며, 재료 서지를 최소화하고 균일한 비드 형상을 유지합니다.
내식성 구조
전체 스테인리스 스틸 구조로 최대 20 MPa의 압력(HV 모델은 5 MPa)을 견디며, 뛰어난 내식성과 내마모성을 제공합니다.
간편한 유지보수
듀얼 라이프 리버서블 시트 설계와 교체용 씰 키트(103301 / 103501)를 통해 유지보수가 용이하며 제품 수명을 연장합니다.
다양한 믹서 및 시스템과의 호환성
정적 믹서에 직접 연결 가능하며, 고압 펌프, 계량 및 제어 시스템과 원활하게 통합되어 다양한 2K 디스펜싱 구성에 적용됩니다.
- 점도나 혼합 비율이 다른 레진과 경화제를 사용하는 2K 접착제 및 실런트 디스펜싱에 적용됩니다.。
- 정밀한 비율 제어와 안정적인 유량이 요구되는 자동화 생산 라인에 사용됩니다.
- 렌즈 접합, 하우징 실링 및 방수 캡슐화를 위한 2K 접착제 디스펜싱에 적합합니다.
- EV 모듈에서 셀 간 접합, 배터리 커버 실링 및 열전도 갭 필링을 위한 레진과 경화제의 혼합 및 디스펜싱에 사용됩니다.
- 2액형 폴리우레탄 접착제를 사용하여 커넥터, 스위치 및 센서를 접합하고 포팅합니다.
- 내열 2K 실런트를 사용하여 오일 팬, 스타터 모터 및 워터 펌프를 밀봉합니다.
- 케이블 글랜드 및 플러그 하우징 주변에 정밀한 2K 실리콘 비드를 도포합니다.
- 윤활유, 에폭시 코팅 또는 열전도성 컴파운드의 정밀 계량에 적용됩니다.
| Model | K20DSX11 (LV) | K20DSX12 | K20DSX13 | K20DSX22 (MV) | K20DSX23 | K20DSX33 | K20DSX66 (HV) | K20DSTC (TC) |
|---|---|---|---|---|---|---|---|---|
| Code | 103911 | 103912 | 103913 | 103922 | 103923 | 103933 | 103966 | 103970 |
| 오리피스 크기 (A/B) | 1 pi / 1 pi | 2 pi / 1 pi | 3 pi / 1 pi | 2 pi / 2 pi | 3 pi / 2 pi | 3 pi / 3 pi | 6 pi / 6 pi | 2.5 pi / 2.5 pi |
| 밸브 타입 | Needle Valve (LV) | Needle Valve | Needle Valve | Needle Valve (MV) | Needle Valve | Needle Valve | Needle Valve (HV) | Needle Valve (TC) |
| 최대 점도 (cps) | 1,000,000 | |||||||
| 최대 유체 압력 | 20 MPa | 5 MPa | 20 MPa | |||||
| 공기 입력 압력 | 5–10 bar | |||||||
| 에어 포트 | M5 (f) | |||||||
| 유체 유입 포트 | NPT 1/4″ (f) | |||||||
| 중량 | 900 g | |||||||
| 크기 | 62×31×145 mm | |||||||
| 접액 부품 | Stainless Steel, PTFE, PU, FKM, POM | Tungsten Carbide, Stainless Steel, PTFE, PU, FKM, POM | ||||||
