정션 박스(junction box)가 외부 환경으로부터 보호되어야 하듯이, 태양광 모듈의 라미네이트 구조 가장자리 역시 환경 요인에 대한 실링 처리가 필요합니다. 모듈의 외곽부는 수분과 습기가 침투하기 쉬운 부분으로, 시간이 지남에 따라 수분이 유리, 봉지재(encapsulant), 백시트 또는 제2 유리 사이의 라미네이트 구조 내부로 점진적으로 침투할 수 있으며, 이는 모듈 성능 저하의 원인이 됩니다. 실제로 수분은 태양광 모듈의 “가장 큰 적”으로 불립니다. 수분 유입은 전도성 부품의 부식을 유발할 뿐만 아니라, 봉지 필름의 화학적 분해를 초래하여 출력 감소 및 모듈 고장으로 이어질 수 있습니다. 엣지 실링(Edge Sealing)은 모듈 가장자리를 따라 실링제를 도포하여 수분 차단막을 형성하는 공정입니다. 가장자리를 적절하게 실링함으로써 제조사는 모듈의 수명과 신뢰성을 크게 향상시킬 수 있습니다.
엣지 실링제는 박막형(thin-film) 태양광 모듈과 결정질 실리콘(crystalline silicon) 모듈 모두에 적용되며, 외부 환경에 대한 추가적인 방어층 역할을 합니다. 이는 수분 침투를 지연시켜 태양전지 셀, 전기적 인터커넥션, 그리고 투명 전도성 산화물(TCO) 층을 부식과 열화로부터 보호합니다. 또한 우수한 엣지 실링은 모듈의 전기적 절연 성능을 유지하는 데 기여하여, 가장자리에서의 누설 전류나 단락 발생을 방지합니다. 업계가 더 낮은 열화율과 30년 이상의 수명을 목표로 하고 있는 만큼, 고성능 엣지 실링 기술의 중요성은 점점 커지고 있습니다.
태양광 모듈 엣지 실링에는 다양한 종류의 실링 재료가 사용됩니다. 대표적인 재료로는 폴리이소부틸렌(PIB) 기반의 부틸계 실링제가 있으며, 높은 기밀성과 방습 성능을 제공하는 것이 특징입니다. 이 부틸계 실링제는 수분과 가스의 침투를 효과적으로 차단하여 견고한 실링을 형성합니다. 또 다른 널리 사용되는 재료는 실리콘 실링제입니다. 실리콘 폴리머는 내열성과 자외선(UV) 저항성이 뛰어나며, 유리 및 금속 표면에 대한 접착력이 우수합니다. 건축 외장 및 태양광 모듈 프레임에 수십 년간 적용되어 온 사례를 통해, 실리콘 실링제가 장기간 기밀 및 수밀 성능을 유지할 수 있음이 입증되었습니다.

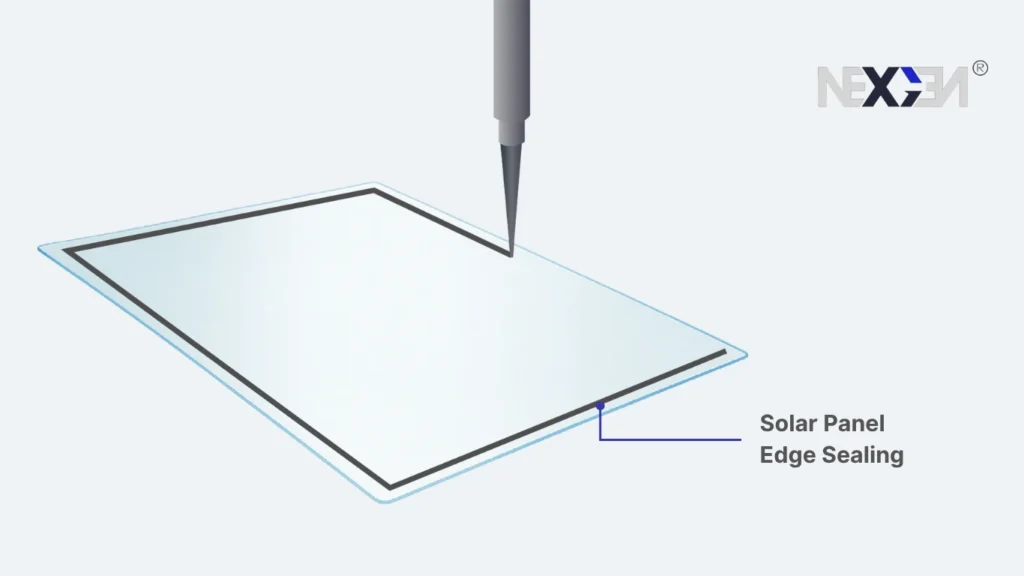

대형 태양광 모듈의 전체 둘레에 실링제를 균일하게 도포하는 것은 기술적으로 까다로운 작업이며, 실링의 일관성은 성능을 좌우하는 핵심 요소입니다. 이에 따라 최근의 제조 현장에서는 액상 실링제를 자동 디스펜싱 장비로 도포하는 방식이 점차 확대되고 있습니다. 디스펜싱 시스템을 사용하면 모듈 가장자리를 따라 연속적인 비드(bead)를 형성하여 이음새 없는 실링층을 구현할 수 있습니다.

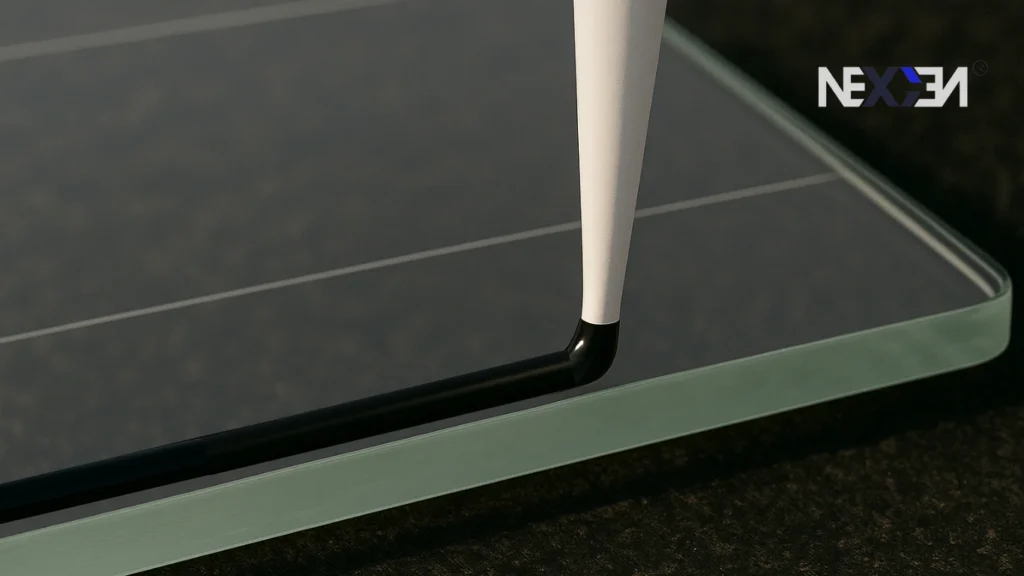

균일한 엣지 실링을 구현하기 위해서는 디스펜싱 장비가 비드의 크기와 위치를 정밀하게 제어해야 합니다. 특히 PIB 부틸과 같은 고점도 실링제는 가열 상태에서 도포해야 하므로, 온도 관리가 매우 중요합니다. 온도가 너무 낮으면 재료의 유동성이 떨어져 비드가 끊기거나 표면이 고르지 않게 되고, 반대로 온도가 너무 높으면 늘어짐이나 처짐 현상이 발생할 수 있습니다. 첨단 디스펜싱 시스템은 온도와 압력을 정밀하게 제어하여, 모듈 전체 둘레에 걸쳐 안정적이고 균일한 비드를 유지합니다.
또 하나의 중요한 요소는 생산 속도입니다. 엣지 실링 공정은 일반적으로 모듈 조립의 마지막 단계 중 하나이기 때문에, 생산 라인의 takt time을 충족해야 합니다. 자동화 디스펜싱 셀은 고속·고반복성 도포가 가능하며, 비전 시스템이나 센서를 통해 비드 품질을 실시간으로 검증할 수 있습니다. 적절한 장비를 적용함으로써 태양광 모듈 제조사는 엣지 실링 품질과 생산성을 동시에 향상시키고, 재작업 및 불량률을 효과적으로 줄일 수 있습니다.
태양광 모듈 엣지 실링 응용 분야를 위해, NEXGEN은 모듈 가장자리를 따라 연속적이고 균일한 실링 비드를 고정밀로 도포할 수 있는 자동화 디스펜싱 솔루션을 제공합니다. 당사의 솔루션은 디스펜싱 온도와 재료 유량을 최적의 상태로 유지하여, 빈틈이 없고 과도한 소재 낭비가 없는 견고한 실링 품질을 구현합니다.
